K čemu slouží adaptér z typu 1 na typ 2?
Adaptér z konektoru typu 1 (samec) na typ 2 (samice) je malé, ale velmi praktické zařízení, které umožňuje nabíjení elektromobilů (EV) a plug-in hybridních vozidel (PHEV) s porty typu 1 na stanicích vybavených zástrčkami typu 2. To je obzvláště užitečné v Evropě, kde je standard typu 2 populárnější než typ 1, který se běžně vyskytuje ve vozidlech vyrobených v USA a Japonsku.
Jaký je rozdíl mezi typem 1 a typem 2?
Typ 1:
- Region: Typ 1 se používá především v Severní Americe a Japonsku.
- Provedení: Jedná se o jednofázovou zástrčku s jednostrannou západkou, určenou především pro nabíjení střídavým proudem do 7,4 kW (jednofázové).
- Popularita: Běžný u starších evropských modelů elektromobilů a plug-in hybridů, jako jsou Nissan Leaf, Mitsubishi Outlander PHEV, Kia Soul EV a všech dovážených vozů z USA.
- Použití: Používá se především pro domácí nabíječky a pomalé nabíjecí stanice.
Typ 2:
- Region: Typ 2 je dominantním standardem v Evropě, definovaným EU jako oficiální standard pro veřejné nabíjecí stanice.
- Design: Má univerzálnější, symetrické uspořádání pinů a podporuje nabíjení střídavým proudem až do 22 kW (třífázové).
- Obliba: Nachází se ve většině moderních modelů elektromobilů, jako je Tesla Model 3, Volkswagen ID.4, BMW i3 a Audi e-tron.
- Použití: Podporuje domácí i veřejné nabíjení, včetně rychlonabíjecích stanic.

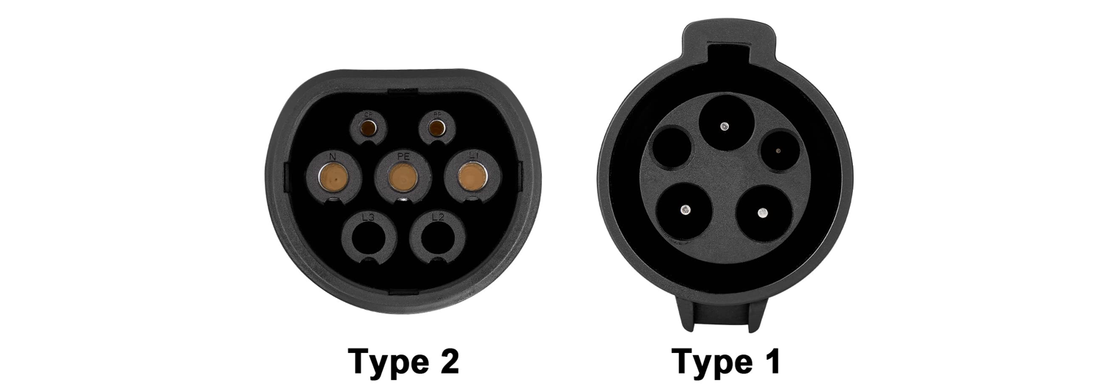

Klíčové rozdíly mezi typem 1 a typem 2
| Funkce | Typ 1 | Typ 2 |
|---|---|---|
| Kraj | Severní Amerika, Japonsko | Evropa |
| Typ proudu | Střídavý proud (jednofázový, až 7,4 kW) | AC (1-3 fáze, až 22 kW) |
| Návrh zástrčky | Jednostranná západka | Symetrické, univerzálnější |
| Používání | Nabíjení doma | Nabíjení doma a na veřejných místech |
| Příklady | Nissan Leaf, Mitsubishi Outlander | Tesla Model 3, VW ID.4, Audi e-tron |
Proč jsou tyto rozdíly důležité?
Rozdíly v provedení zásuvek a regionální standardy mohou vytvářet překážky pro majitele elektromobilů cestující mezi zeměmi nebo používající různé typy nabíjecích stanic. S adaptérem typu 1 na typ 2 mohou řidiči snadno nabíjet svá vozidla s porty typu 1 na stanicích vybavených zásuvkami typu 2 – což je v Evropě nutnost.
Jak funguje nabíjecí adaptér pro elektromobily typu 2 na typ 1?
Výše uvedený diagram znázorňuje funkčnost nabíjecího adaptéru pro elektromobily , který převádí konektor typu 2 na konektor typu 1 .
🔹 Jak to funguje:
Rozdíl ve fázích
Standard typu 2 podporuje třífázové nabíjení (L1, L2, L3) .
🔹Standard typu 1 podporuje jednofázové nabíjení (pouze L1).
🔹Vodče L2 a L3 proto nejsou připojeny a nepoužívají se v procesu nabíjení.
Základní připojení
🔹L1 (fáze), N (nulový vodič) a PE (uzemnění) jsou přímo propojeny mezi typem 2 a typem 1.
🔹PP (Proximity Pilot) a CP (Control Pilot) umožňují komunikaci mezi nabíjecí stanicí a vozidlem.
🔹Signální obvod je osazen rezistorem 150 Ω , který usnadňuje správnou komunikaci při nabíjení.
Omezení výkonu
🔹Protože L2 a L3 nejsou využity , je nabíjecí výkon omezen na jednofázový provoz.
V praxi to znamená, že maximální nabíjecí výkon bude omezen na specifikace typu 1 (obvykle až 7,4 kW při 32 A, 230 V).
✅ Shrnutí
Adaptér z typu 2 na typ 1 umožňuje použití nabíjecích stanic typu 2 , ale dodává energii na základě jednofázových omezení typu 1. To umožňuje majitelům elektromobilů s nabíjecím portem typu 1 přístup k široce dostupné nabíjecí infrastruktuře typu 2 .
Jak používat adaptér?
Použití adaptéru je velmi jednoduché:
- Připojte adaptér k portu typu 1 ve vozidle. Ujistěte se, že je zástrčka typu 1 (samec) bezpečně zasunuta do zásuvky ve vozidle.
-
Připojte adaptér k nabíjecímu kabelu typu 2. Konec adaptéru typu 2 (samice) se připojuje ke kabelu nabíjecí stanice.
-
Začněte nabíjení. Ověřte, zda nabíjení probíhá správně, kontrolou indikátorů na nabíjecí stanici i na vozidle.
Výhody použití adaptéru
- Flexibilita: Přístup k širší síti nabíjecích stanic typu 2.
- Snadné použití: Jednoduchý design umožňuje rychlé a intuitivní ovládání.
- Úspora času a nákladů: Vyhnete se nutnosti instalovat doma další nabíječky.
Bezpečnostní opatření při používání adaptéru
I když jsou adaptéry bezpečné a snadno se používají, je třeba dodržovat několik důležitých pravidel:
- Nepoužívejte poškozený adaptér nebo kabel. Jakékoli poškození by mohlo způsobit zkrat nebo jiná nebezpečí.
- Nepřetěžujte adaptér. Před použitím zkontrolujte proudové limity adaptéru v jeho technických specifikacích.
- Nepoužívejte adaptér v extrémních povětrnostních podmínkách. Déšť, sníh nebo nadměrná vlhkost mohou ovlivnit jeho bezpečnost.
Závěr
Adaptér z typu 1 na typ 2 je nepostradatelným nástrojem pro majitele elektromobilů a plug-in hybridů s porty typu 1. Umožňuje přístup k rozsáhlé síti nabíjecích stanic typu 2, čímž zvyšuje pohodlí a flexibilitu nabíjení. Adaptér vždy používejte k určenému účelu a udržujte jej v dobrém stavu, aby byl zajištěn bezpečný provoz.
Pokud hledáte vysoce kvalitní adaptér z typu 1 na typ 2, navštivte náš obchod na adrese amperepoint.com , kde najdete produkty, které splňují nejvyšší bezpečnostní standardy.
